Крупное конвейерное оборудование-Ленточный конвейер серии TDDG с одним роликом
Несущая поверхность ленточного конвейера с одним холостым ходом принимает конструкцию «простой холостой тип с одним холостым ходом», чтобы заменить традиционную конструкцию с тремя роликами;
Ключевые слова: Системы хранения / сушки
Классификация:
Крупное конвейерное оборудование-Ленточный конвейер серии TDDG с одним роликом
● Несущая поверхность ленточного конвейера с одним холостым ходом принимает конструкцию «простой холостой тип с одним холостым ходом», чтобы заменить традиционную конструкцию с тремя роликами;
● Роли к и конвейерная лента запечатаны и эксплуатируются в средней части коробки, чтобы обеспечить транспортировку сыпучих материалов на открытом воздухе с требованиями герметизации;
● Возвратный ремень удерживается структурой воздушной камеры, и сопротивление трения мало;
● Одиночные роликоподшипники расположены вне коробки для удобства обслуживания и замены;

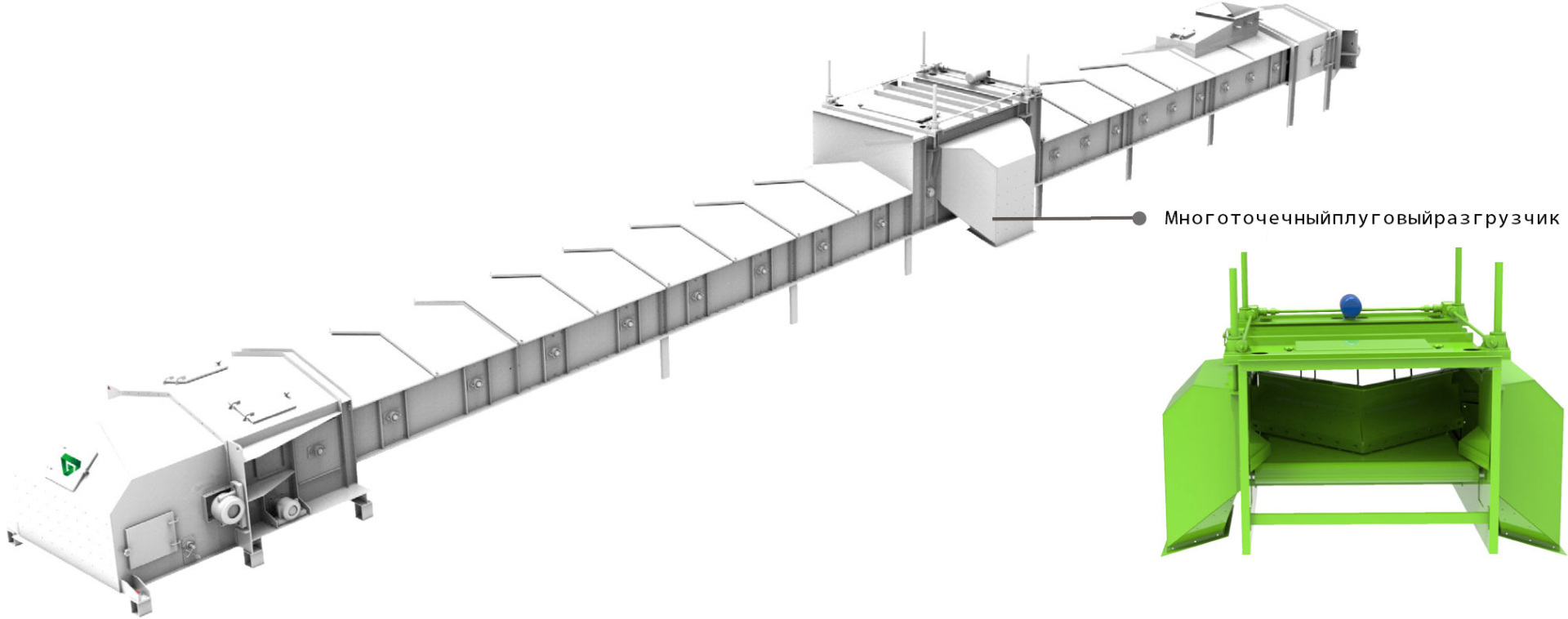

● При необходимости, многоточечный разгрузчик плуга типа tlxs (p) компании может быть установлен в любом положении в середине конвейера для осуществления многоточечной разгрузки в среднем положении ленточного конвейера;
● Этот тип ленточного конвейера обладает характеристиками большой пропускной способности, хорошими уплотняющими характеристиками, энергосбережением и защитой окружающей среды, простотой обслуживания, многоточечной разгрузкой и самоочищением хвоста без остатка материала.
модель | TDDG50 | TDDG65 | TDDG80 | TDDG90 | TDDG100 | TDDG120 | TDDG140 | TDDG160 | TDDG180 | TDDG200 | ||
Пропускная способность Q (t/h) |
Скорость ленты V (m/s) |
1.6 | 93 | 171 | 268 | 345 | 439 | 643 | 846 | |||
2 | 116 | 211 | 332 | 427 | 543 | 796 | 1047 | 1246 | 1592 | 1972 | ||
2.5 | 261 | 411 | 529 | 672 | 984 | 1295 | 1495 | 1910 | 2366 | |||
3.15 | 507 | 652 | 829 | 1215 | 1598 | 1845 | 2357 | 2919 |
Примечание: значение Q в таблице является максимальным значением, когда материал представляет собой зерно, объемная плотность равна γ = 0,72 т / м3, коэффициент наклона равен C = 1,0, угол канавки равен λ = 40 °, а угол динамического накопления равен p = 20 ° (эффективность транспортировки равна 100%). )
